DCM260B

参数

罗盘航向参数

航向精度（RMS）

0.8°

分辨率

0.1°

罗盘倾角参数

俯仰精度（RMS）

0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

俯仰倾斜范围

±85°

横滚精度（RMS）

0.1°<15°（测量范围）

0.2°<30°（测量范围）

0.3°<60°（测量范围）

横滚倾斜范围

±85°

分辨率

0.1°

倾斜补偿角度范围

<40°

校准

硬铁校准

有

软铁校准

有

磁场干扰校准方法

平面旋转一圈(二维校准)

物理特性

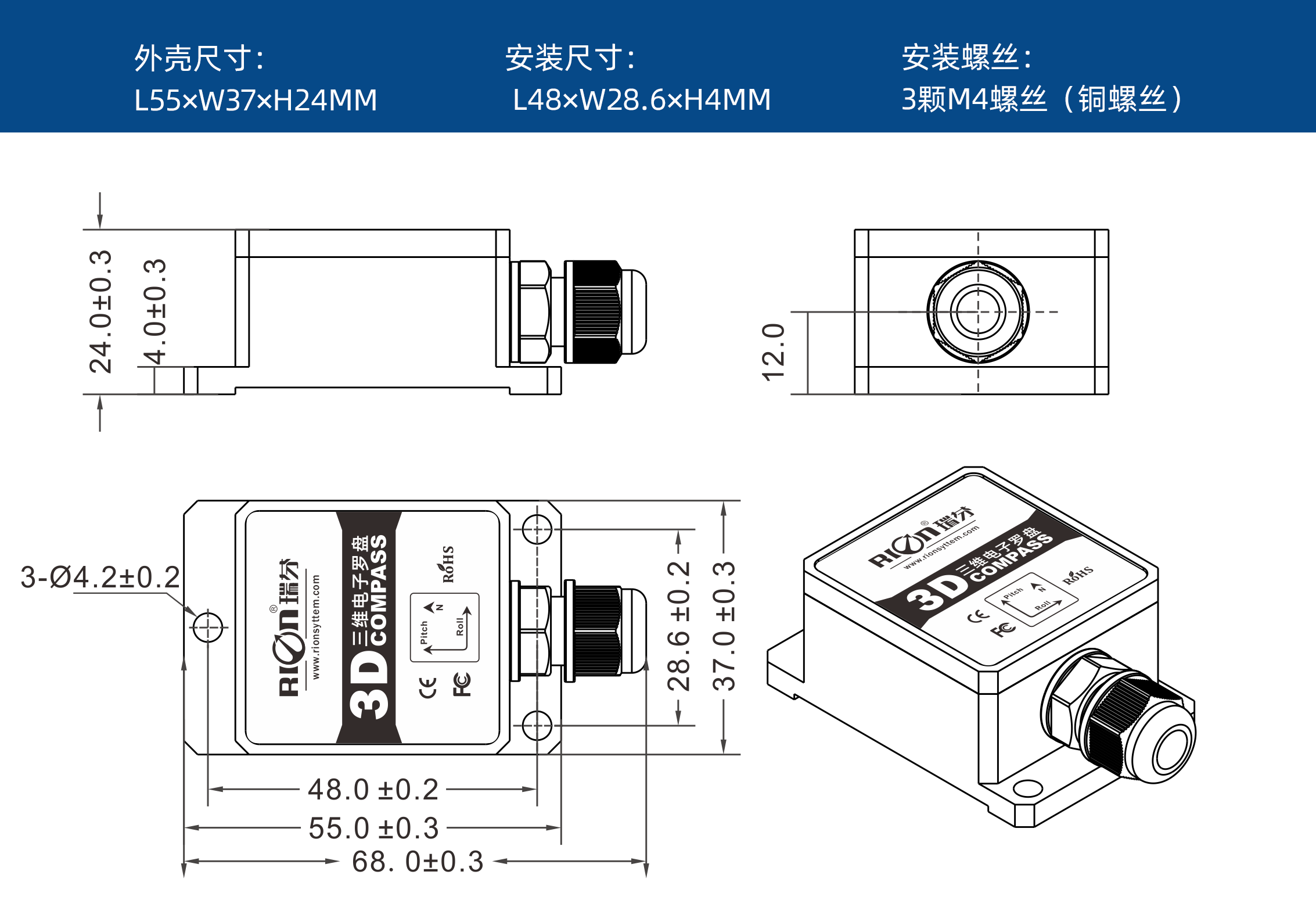

尺寸

外壳封装尺寸：L55×W37×H24mm

单板尺寸：L33×W27×H9mm

RS232/RS485/TTL接口连接器

外壳封装：4PIN 1m直接引线

单板：4PIN 30cm端子线

接口特性

启动延迟

<50毫秒

输出速率

20Hz/s

波特率

2400到19200baud

输出格式

二进制高性能协议

电源

供电电压

（默认）直流+5V

（定制）直流9～36V

电流(MAX)

45mA

理想模式

35mA

休眠模式

TBD

环境

操作范围

-40℃～+85℃

储存温度

-40℃～+85℃

抗振性能

2500g

电磁兼容性

依照EN61000和GBT17626

MTBF

≥98000小时/次

绝缘电阻

≥100兆欧

抗冲击

100g@11ms、三轴向（半正弦波）

抗振动

10grms、10～1000Hz

重量

单板：≤25g（不含端子线）、外壳封装：≤135g(含1米电缆线)
