HCM380B-N
高精度倾角三维电子罗盘

HCM380B-N 采用是一款高性价比的三维电子罗盘，它采用本司专利校准方法，操作简便，并使用高精度加速度计进行倾斜补偿，使其横滚角在±180°的任何工具面都能提供高精度的航向信息。对于固定的干扰，依然可以提供高精度的测量数据，RS232、RS485、TTL 多种通讯接口方式可选。该产品内部集成三轴磁力计和三轴加速度计，分辨率高，抗噪声能力强，属于高性能、高稳定性的产品，体积小、功耗低，在手持设备、移动设备、天线稳固、车辆、系统集成等众多领域得到广泛应用。该产品的订货可选择带完整封装产品或电路单板。
产品特性

<video autoplay="autoplay" loop="loop" muted="" controls="controls" width="300" height="150">
<source src="https://www.rionsystem.com/static/upload/other/20211215/1639554343760686.mp4" type="video/mp4" /></video>
<div>

★ 方位角精度: 0.5°                                         ★ 横滚角测量范围:±180°
 ★ 倾角分辨率:0.1°                                          ★ 倾角精度: <0.2°(全量程）
 ★ 宽温范围: -40℃～+85℃                            ★ 尺寸:L49×W57×H25.5mm
 ★ 带硬磁、软磁及倾角补偿                             ★ 标准RS232/RS485/TTL输出接口

</div>
咨询详情
产品特点
★ 方位角精度: 0.5° ★ 横滚角测量范围:±180°

★ 倾角分辨率:0.1° ★ 倾角精度: <0.2°(全量程）

★ 宽温范围: -40℃～+85℃ ★ 尺寸:L49×W57×H25.5mm

★ 带硬磁、软磁及倾角补偿 ★ 标准RS232/RS485/TTL输出接口

规格参数

性能指标

HCM380B-N		参数指标
罗盘航向参数	最佳航向精度	0.5°
罗盘航向参数	分辨率	0.1°
罗盘倾角参数	俯仰精度	0.1°<15°（测量范围）
		0.1°<30°（测量范围）
		0.1°<60°（测量范围）
		0.2°<85°（测量范围）
	俯仰倾斜范围	±85°
	横滚精度	0.1°<15°（测量范围）
		0.1°<30°（测量范围）
		0.1°<60°（测量范围）
		0.2°<180°（测量范围）
	横滚倾斜范围	±180°
	分辨率	0.1°
校准	硬铁校准	有
	软铁校准	有
	磁场干扰校准方法	水平转动360度；垂直转动（可选）选
物理特性	外壳封装尺寸	L57×W49×H25.5mm
	外壳封装重量	130g(不含电缆线)
	RS232/RS485/TTL接口连接器	直接引线
接口特性	启动延迟	<50毫秒
	最大输出速率	20Hz/s
	通信速率	2400到115200baud
	输出格式	二进制高性能协议
电源	供电电压	（默认）直流+5V
	电流(最大)	30mA
	理想模式	26mA
	休眠模式	TBD
环境	工作温度	-40℃～+85℃
	储存温度	-40℃～+85℃
	抗振性能	100g
防护等级	IP67
电磁兼容性	依照EN61000和GBT17626
平均无故障工作时间MTBF	≥98000小时/次
绝缘电阻	≥100兆欧
抗冲击	100g@11ms、三轴向(半正弦波)
抗振动	10grms、10～1000Hz

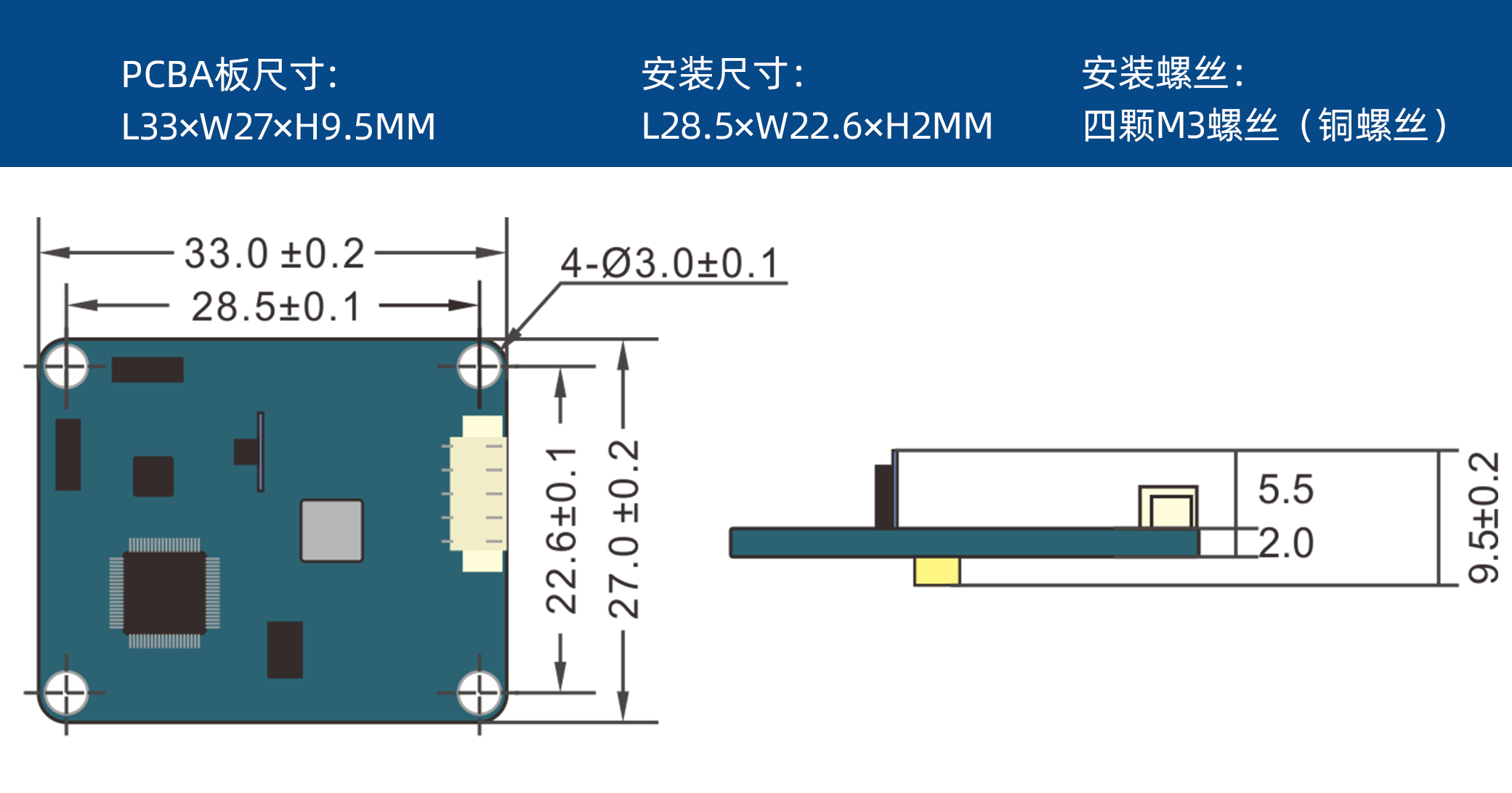

尺寸图
典型应用
航海导航测绘

GPS组合导航

天线伺服控制

红外成像仪

地图补绘器

ROV水下机器人导航

海洋学堪测仪

特殊场合机械人

卫星天线定位
